桑塔納2000型仿真電器電路實習臺
(GSI時代超人)

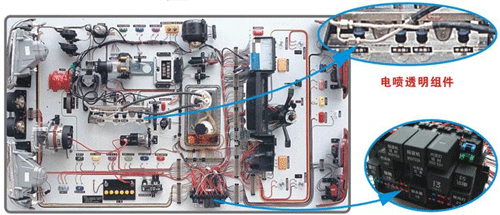

桑塔納2000型仿真電器電路實習臺按照汽車標準電器線路安裝而成，外型美觀，操作方便，透明直觀。全車電線束、儀表盤、各種開關、前后燈光分電器、點火線圈、調節器、繼電器、中央線路板，中央控制器、節氣門組件，均用實物裝成，各缸點火清楚可見，各缸噴油燈光顯示、轉速可快慢調節，自動充電，電噴、ABS各傳感器和執行器均可用萬用表測試電壓或電流信號，（其中電噴實驗臺可用試管測量噴油量大�。＝處熢趯�(shí)驗臺上任何部件制造故障由學生自行排除,拆掉各路保險絲、繼電器、臺面上電器接頭，由學生按照電路圖自行安裝可達到實習目的。
本臺采用2000GS I型轎車電器實物組裝而成、發動機由380V三相交流電機驅動發電、發動機轉速信號由直流電機驅動。轉速由油門控制可快慢調節。全車電線束剖粘在臺面上對各連接電器部件線路完全直觀。
主要功能：
實訓臺由桑塔納2000GSI系統轎車的電器總控制盒照明系統，信號系統，警報系統、電動刮水器原車零部件、點火系統、啟動系統、充電系統、電噴系統,可實驗?zāi)M電噴系統,組合儀表、收放錄音機、組合繼電器等組成�？擅饕暩飨到y(tǒng)的構造和工作過程，講解其電路連接和工作原理，實時進行各系統電路的故障設置，診斷與排除，可供電路接線實訓和考核。
尺寸：實訓臺：2100mm×1100mm×800mm(長×寬×高)

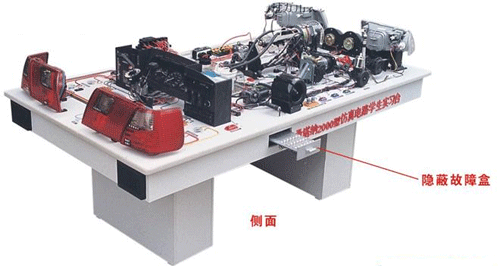

本臺側面設有觸摸式汽車智能故障設置器，老師可在設置器上設故障由學生通過萬用表及專用檢測設備。檢測出故障原因后排除故障。故障對照表及故障設址見詳細說明書。
|
