YY-18F四合一透明液壓傳動演示系統
一、概述
為了適應在短暫課堂時間內，完成多個液壓油路的教學內容。同時對比演示多個不同油路的工作原理。而且，使油路系統的安裝調試有必要的程序且不占用上課教學時間。就必須有多臺設備同時工作。
同時，YY-18 型透明液壓演示系統對實驗回路之一進行組合實驗時，使80% 的透明液壓元件閑置，能否進行利用YY-18F型四合一透明液壓傳動演示系統，在增加與保證實驗項目及功能的前提下， 根據在同一課時做不同演示實驗的原則，有效利用透明液壓元件進行優化組合，使產品的性能價格下降40% 。

T型鋁槽、網孔型（兩款任選）
二、特點
1、 可通過多臺不同的實驗回路進行對比，加深對液壓回路原理的理解。
2、 多臺可同時操作運行，運行不同回路。
3、 可只需要一套液壓元件，便可同時組成不同回路，節省元件資源。
4、 電氣控制簡單，方便易行。采用網板型安插組裝形式，組裝回路快捷方便。
5、 實驗臺為鐵質雙層亞光密紋噴塑結構，美觀大方。
三、技術參數
1、 電源：輸入220V 50Hz
2、 電氣控制面板：它具有三組功能電路�？刂平M一按鈕控制換向閥1，控制組二按鈕控制換向閥2，控制組三按鈕控制換向閥3，輸入控制電路的常閉按鈕均串聯常閉停止輸入插孔，其他控制電路均并聯常開輸入插孔，利于外接控制，每組電路的換向1、換向2與換向3都具有互鎖輸出功能。
3、 實驗專用齒輪泵站：油泵電機：直流電動機，功率：250W，并配專用穩壓直流調速器，調速范圍：0-1700rpm
4、 尺寸大�。�1330mm×650mm×1750mm（單臺）
四、元件配置

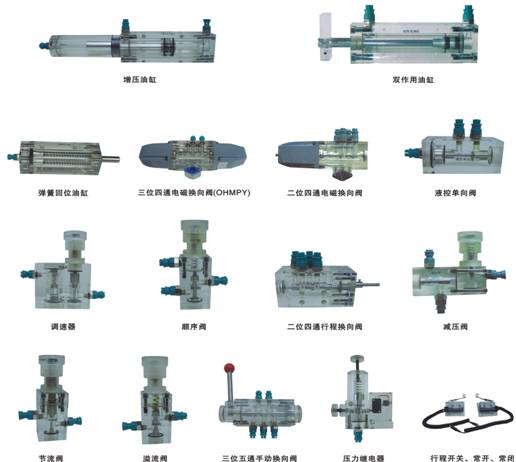

壓力表，油箱，溢流閥，節流閥，單向閥，液控單向閥，調速閥，順序閥，減壓閥，雙作用油缸，彈簧作用油缸，增壓油缸，二位四通電磁換向閥，二位二通電磁換向閥，“O”型三位四通電磁換向閥，“H”型三位四通電磁換向閥，“M”型三位四通電磁換向閥，壓力繼電器，行程開關等。
五、基本實驗項目
1、用手動換向閥的換向回路。
2、用中位機能換向閥的用鎖回路。
3、用液控平向閥的閉鎖回路。
4、壓力調定回路。
5、二級壓力控制回路。
6、用減壓閥的減壓回路。
7、用增壓缸的增壓回路。
8、用H型換向閥的卸載回路。
9、進油節流調速回路。
10、回油節流調速回路。
11、調速齒輪泵的換向調速回路。
12、調速齒輪泵和調速閥組成的復合調速回路。
13、流量閥短接的速度換接回路。
14、用調速閥串連聯的二次進給同路。
15、用調速閥并聯的二次進給同路。
16、用順序閥的順序動作回路。
17、用壓力繼電回的順序動作回路。
18、用行程開關控制的順序動作回路。
19、用行程換向閥的順序動作回路。
20、串聯液壓缸的同步回路。
21、用先導型溢流閥控制的換向回路
YY-18F型透明液壓傳動系統配置一覽表
序 號 |
名 稱 |
單 位 |
數 量 |
備 注 |
01 |
YY-18F型實驗演示臺 |
臺 |
4 |
|
02 |
YY-18F型電氣線路面板 |
件 |
4 |
安裝演示臺上 |
03 |
拖動電機及調速電路 |
套 |
4 |
安裝演示臺上 |
04 |
齒輪油泵 |
只 |
2 |
臺上元件 |
05 |
葉片泵 |
只 |
1 |
新增透明元件 |
06 |
擺線轉子泵 |
只 |
1 |
新增透明元件 |
07 |
油箱 |
只 |
4 |
臺上透明元件 |
08 |
輔助油箱 |
只 |
1 |
組合透明元件 |
09 |
油缸（帶行程撞塊） |
只 |
8 |
組合透明元件 |
10 |
彈簧回位油缸 |
只 |
1 |
組合透明元件 |
11 |
增壓油缸 |
只 |
1 |
組合透明元件 |
12 |
實心雙出桿油缸 |
只 |
1 |
新增透明元件 |
13 |
空心雙出桿油缸 |
只 |
1 |
新增透明元件 |
14 |
單向閥 |
只 |
3 |
組合透明元件 |
15 |
液控單向閥 |
只 |
2 |
組合透明元件 |
16 |
溢流閥 |
只 |
5 |
組合透明元件 |
17 |
先導式溢流閥 |
只 |
1 |
新增透明元件 |
18 |
節流閥 |
只 |
1 |
組合透明元件 |
19 |
調速閥 |
只 |
5 |
組合透明元件 |
20 |
順序閥 |
只 |
2 |
組合透明元件 |
21 |
減壓閥 |
只 |
1 |
組合透明元件 |
22 |
二位二通電磁換向閥 |
只 |
2 |
組合透明元件 |
23 |
二位四通電磁換向閥 |
只 |
8 |
組合透明元件 |
24 |
“O”型三位四通電磁換向閥 |
只 |
1 |
組合透明元件 |
25 |
“H”型三位四通電磁換向閥 |
只 |
1 |
組合透明元件 |
26 |
“P”型三位四通電磁換向閥 |
只 |
1 |
組合透明元件 |
27 |
“M”型三位四通電磁換向閥 |
只 |
1 |
組合透明元件 |
28 |
“Y”型三位四通電磁換向閥 |
只 |
1 |
新增透明元件 |
29 |
二位四通行程換向閥 |
只 |
1 |
組合透明元件 |
30 |
三位五通手動換向閥 |
只 |
1 |
組合透明元件 |
31 |
壓力繼電器 |
只 |
1 |
組合透明元件 |
32 |
行程開關（常開、常閉） |
只 |
4 |
組合透明元件 |
33 |
壓力表 |
只 |
7 |
組合透明元件 |
34 |
三通 |
只 |
30 |
組合透明元件 |
35 |
四通 |
只 |
12 |
組合透明元件 |
36 |
220V電源插頭線 |
條 |
4 |
電器配件 |
37 |
電磁閥通用連結線 |
條 |
10 |
電器配件 |
38 |
壓力繼電器插頭線 |
條 |
1 |
電器配件 |
39 |
活扳手 150mm 2只
內六角扳手 M6 2只
內六角扳手 M5 1只
尖嘴鉗 6# 1只
孔用擋鉗 6# 1只
軸用擋鉗 6# 1只
十字螺絲刀 6# 1只
十字螺絲 4# 1只
一字螺絲刀 6# 1只
一字螺絲刀 4# 1只
剪刀 5# 1只 |
盒 |
1 |
實
驗
檢
修
工
具
盒 |
40 |
保險管 4A 5只
油管接頭（通用） 5只
油塞 若干
502膠水 1瓶
各種O型圈 若干
各種油封 若干
各種內六角 若干 |
盒 |
2 |
檢
修
備
用
配
件
盒 |
41 |
毛巾 |
條 |
10 |
附 件 |
42 |
透明液壓皮管 |
米 |
100 |
材 料 |
43 |
專用液壓油 |
壺 |
4 |
材 料 |
44 |
油盤 |
只 |
1 |
附 件 |
45 |
透明液壓演示系統使用手冊 |
冊 |
4 |
資 料 |
46 |
透明液壓演示系統裝箱清單 |
份 |
1 |
資 料 |
|
