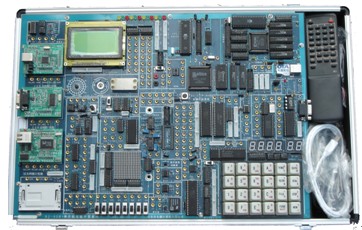

ZY-52H+單片機開發實驗儀(箱)
本系統是《MCS-51單片機原理與接口》《單片機控制技術》《自動化控制》等課程教學的最佳配套實驗設備，在傳統實驗項目的基礎上新增加了新型實用接口電路（如紅外線收發，I2C日歷時鐘等）為各類院校的教學實驗、課程設計、畢業設計提供了良好的實驗開發環境。也可作為科研、開發工作者的得力助手。
一、系統組成：
系統采用性能優異的ZY-208型51/96通用單片機仿真器。
適應Windows等操作平臺的調試軟件。
實驗電路部分:開放式4*6鍵盤實驗電路;由128*64組成的LCD圖文實驗電路;16*16點陣電路;8155、8250、8251、8253、8255、0809、0832、RS232/485等常用芯片接口電路;小型直流電機、步進電機、溫度壓力、電子音響電路喇叭、8MHZ頻率源模塊、開關邏輯電平輸入、輸出電路，ISP在線下載電路，紅外線遙控收發電路等。
二、主要特點
（1）該實驗儀基于一種靈活多變開放式的構思,所有電路單元盡可能獨立開放,提高實驗的自由度,靈活性,各單元模塊可組成多種多樣功能各異的實驗電路,可給學生留下創造性的多彩發展空間,極大地提高了資源利用率,如開放式鍵盤, 開放式顯示器,開放式串口等,為適應多種方式實驗提供可能。
（2）主機板留有擴展卡座,如再選配我廠生產的實驗卡可完成語言控制實驗、日歷時鐘、單片機多路遠程通信、CAN總線控制、TCP/IP以太網接口、USB2.0通訊接口等復雜系統的實驗和各種應用控制類應用。
（3）該實驗儀系統集成ZY-208型51/96通用單片機仿真器，64K數據空間、64K程序空間全部開放，不占用CPU資源，采用雙CPU模式，仿真CPU和實驗CPU獨立運行,軟件支持匯編、PL/M、C語言,性能極好。
（4）系統支持二種工作方式：一是聯機運行:在與上位軟件聯機的狀態下實現各種調試和行運的操作,二是脫機運行:系統配有管理監控,在無仿真器狀態下,系統自動切換到脫機管理狀態,用戶可輕松調用實驗程序的EPROM完成52個實驗。
三、實驗項目
(一)軟件實驗
（1）清零程序
（2）拆字程序
（3）拼字程序
（4）數據區傳送子程序
（5）數據排序?qū)嶒?br />
（6）查找相同數據個數
（7）無符號雙字節快速乘法子程序
（8）多分支程序
（9）脈沖計數實驗
（10）電腦時鐘實驗。
(二)硬件實驗
（1）P1口亮燈實驗
（2）P1口轉彎燈實驗
（3）P3.3口輸入，P1口輸出實驗
（4）工業順序控制實驗
（5）8255 A、B、C口輸出方波實驗
（6）8255 PA口控制PB口
（7）8255控制交通燈
（8）簡單I/O擴展實驗
（9）A/D0809轉換實驗
（10）D/A0832轉換實驗
（11）8279鍵盤顯示實驗
*（12）通用打印機實驗
*（13）微型打印機打印字符、曲線、漢字實驗
*（14）日歷時鐘DS12887控制實驗
（15）I2C儲存卡讀寫實驗
*（16）語音芯片ISD1420控制實驗（錄音）
*（17）語音芯片ISD1420控制實驗（放音）
（18）繼電器控制實驗
（19）步進電機控制
（20）8253方波實驗
（21）小直流電機調速實驗
（22）16*16 LED點陣顯示實驗
（23）128*64 LCD液晶顯示實驗
（24）8250可編程異步通訊接口實驗（自發自收）
（25）8251可編程通訊接口實驗（與PC機）
（26）單片機RS232/485串行發送實驗（雙機通訊）
（27）單片機RS232/485串行接收實驗（雙機通訊）
（28）溫度壓力實驗
*（29）CAN總線通訊接口實驗
*（30）以太網TCP/IP協議接口實驗
*（31）USB2.0通訊接口實驗。
新型實用接口實驗
- DS18B20單總線溫度測量實驗
- 紅外線遙控收發實驗
- TLC549串行A/D轉換實驗
- TLC5615 10位D/A串行轉換實驗
- PCF8563 I2C日歷時鐘實驗
注：實驗項目前打*號為選配擴展實驗。 |
