二、功能簡介
(一)、挖掘機模擬教學儀硬件采用：
該設備硬件由駕駛座椅、計算機艙、底座平臺、品牌計算機，視屏顯示器，高靈敏度操作手柄，行走操作桿，液壓安全鎖桿，數據采集卡及各種功能控制按鈕組件等組成。設備采用與真實挖掘機相同的操作部件，逼真的操作手感，使得其操作功能、操作感覺與真機完全吻合；其包含：
操作手柄：采用和真機完全相同的下壓式操作方式，其全部零部件都采用激光線切割完成，并采用自鎖螺絲鎖緊，實現了整個手柄無焊接、無拼湊，最大限度的降低了各種故障隱患；傳感器采用先進的霍爾傳感器，利用磁場的強弱區別來實現手柄操作的模擬量，無任何接觸式摩擦損耗，將手柄的使用壽命延長至2-3年！見下圖

操作手柄（1） 操作手柄（2）
行走控制踏板：采用與真機完全相同的零部件進行組裝生產，保證學員操作感覺與真機操作效果完全相同，在保證產品質量的同時實現了與真機的最大相似性！見下圖1、2

行走腳踏（1） 行走腳踏（2）
油門大小調節：油門控制旋鈕配合設備軟件中的聲音、速度模塊可以進行各種油門速度的操作訓練，實現與真機相同的操作速度變化效果。見下圖
油門旋鈕
液壓安全鎖桿：為液壓挖掘機所必備的操作部件之一，其功能是當挖掘機拉起液壓安全鎖后，所有的液壓部件都被鎖死，避免了由于誤操作而造成的各種重大安全事故！該WM系列10.0版本模擬機參照挖掘機安全鎖的位置及結構設計，保證與真機完全的效果及外觀。見下圖1、2

液壓安全鎖桿（1） 液壓安全鎖桿（2）
行走檔位調節：通過提供2種不同速度（兔子檔、烏龜檔）的挖掘機行走檔位，與真機完全相似的操作速度來實現學員操作時逼真的視覺效果！
功能控制按鈕：該組合控制按鈕包括：反正手機器切換按鈕、駕駛室視角及外部視角切換按鈕、一鍵開關機功能、退出控制按鈕等，配合軟件設計以此實現各種強大的操作功能。

功能按鈕 破碎錘開關
(二)、軟件部分
該模擬器配備的WJR挖掘機模擬軟件10.0版，該軟件為我公司結合挖掘機培訓行業標準設計完成，具有自主知識產權，是一款理論與實踐操作考評相結合的軟件。
軟件采用挖掘機多自由度數字模型，實現挖掘機各種轉向、行走和大小臂、鏟斗運動的逼真模擬；另外利用的計算機技術，實現真實的三維場景及逼真的聲音模擬。
1、訓練課題按照三個模式分別進行操作訓練：基礎訓練，考核操作和理論學習。
a）、基礎訓練模式：空動作，挖土訓練，行走駕駛，裝車訓練，挖溝訓練，找平訓練，上下板車，上下坡，破碎訓練，劃線挖溝操作，兜堆作業操作，自由作業操作等功能模塊。
b）、理論學習包括：
1）、理論文檔：包含2383張關于挖掘機安全、操作、保養等方面的理論文檔資料，豐富詳盡的圖片及文字說明徹底解決了培訓學校在教學中的理論知識缺乏等缺陷！
2）、教學錄像：利用該功能，可以播放45盤挖掘機、裝載機及叉車操作的各種安全、保養、操作知識等教學錄像，為學員提供實用、規范的實際真機操作演練！
3）、理論考核：參照國家GB5306-85《特種作業人員安全技術考核管理規則》的標準，依據安全教育和培訓教學大綱、教材編寫了標準化試題，另外還提供添加地方題庫的功能，海量的模擬考核試題來幫助學員理論考試的順利通過！

基礎訓練 實操訓練 考核訓練
2、該挖掘機模擬軟件提供二種不同型號（6噸、20噸）的挖掘機3D模型供學員選擇練習。
實現一臺模擬器就可以讓學員練習到不同噸位的挖掘機操作方法，提供全方位的訓練內容，為以后的畢業實習打下堅實的操作基礎。

20噸挖掘機模型 6噸挖掘機模型
3、通過紅藍眼鏡實現真正的3D視覺效果。
軟件實現了與3D電影一樣的紅藍眼鏡視覺效果功能，通過佩戴專業的紅藍眼鏡來進行模擬機操作，以此實現軟件獨特的3D動態視覺效果，大大提高了學員的學習興趣及操作效果，徹底將3D平面視覺效果升級為高水準的3D立體動態視覺效果。
4、即時評判系統

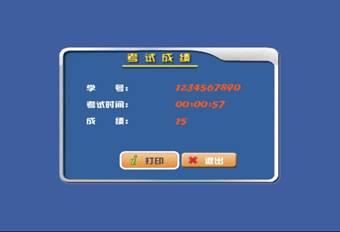

學員操作完軟件中每個課題后，系統都會根據其完成時間、剩余分數進行評判該學員操作是否合格，便于學員、老師及時了解學習效果并進行教學調整，從而大大提高了學校的教學質量。
5、針對學校的個性化設計

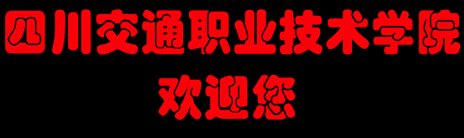

教學儀器啟動后會顯示學校名稱例如“四川交通職業技術學院 歡迎您”字樣！
6、軟件其他功能 該軟件還具備了其他同類軟件所不具備的相關功能，比如：軟件中用于提示導向輪位置的結構縮略圖、挖掘機模型行駛在不平整路面上機器的顛簸視覺表現效果、挖掘機上部旋轉體與下部履帶相對位置的提示圖、軟件操作時間提示、錯誤操作提示等，通過強大的軟件功能結合完全吻合的硬件操控系統，從而實現了該模擬器在學校的整個培訓流程環節中起到了不可或缺的作用。
三、技術參數：
操作部件 |
|
底座承載能力 |
底座采用1.0材質鐵板制作，該組部件工藝全部采用整體噴塑處理，解決靜電、防銹問題，該底座框架可承載重量最少100kg 。 |
座椅 |
采用徐工配套挖掘機座椅C5型；底座采用橡膠套保護，可防塵，便于清潔。坐墊和靠背海綿均采用真空發泡一次成型技術制造，表面材料為黑色PVC。 |
操作箱 |
徐工工程機械專用操作箱 ；配備工程機械專用先導手柄操縱箱體，一次成型整體壓模，美觀大方；配套液壓安全鎖桿，實現與真機相同操作，培養學員安全操作意識。 |
行走腳踏 |
仿真HZ-15型，鐵質材料制作，帶防滑鋁板設計，美觀大方，操作方便與真機操縱感覺相同。（帶行走操縱桿，采用與真機相同的制造原理及工藝） |
操作手柄 |
HZ-35型高精度操作手柄，可以進行挖掘機手柄4個方向8個操作動作的模擬操作，實現模擬教學設備與真機操作的最大仿真性。（采用與液壓先導閥手柄機械部分相同的制造原理，材質為鐵制材料及線切割工藝生產） |
電腦配置 |
海爾品牌PC（全國三年聯保） |
CPU、主板 |
Intel奔騰雙核E6600、2.3Ghz 、主板MS-N520L |
硬盤 |
大容量500G高速存儲硬盤 |
顯卡 |
ATI Radeon HD 4650 PCI Express x16 |
內存 |
2G |
傳感器 |
電源電壓5V靜態電壓50%Vcc，7.5mV/mT~20mV/mT靈敏度，輸出電壓低端<1.0V，輸出電壓高端>4.2V。采用霍爾集成電路傳感器，該傳感器采用半導體集成技術制造的磁敏電路，它是由電壓調整器、霍爾電壓發生器、差分放大器、史密特觸發器，溫度補償電路和集電極開路的輸出級組成的磁敏傳感電路，其輸入為磁感應強度，輸出是一個數字電壓訊號。 |
顯示器 |
27--32寸 品牌液晶顯示器 |
單片機 |
電源電壓5V靜態電壓，USB接口，工作電流<30mA，該單片機采用優質板材，自我研發，系統穩定等特點，確保產品各部件通過傳感器數據收集信號，單片機進行數據處理反饋到仿真操作軟件中，保證了各操作部件與軟件中三維仿真模型的實時反映。 |
挖掘機模擬操作軟件系統 |
WJ-095軟件操作系統；功能強大，仿真挖掘機各種操作場景及課題。 |
外部尺寸 |
質量 |
高度 |
單機重量 |
單機重量 |
單機重量 |
總重量（含木質全封閉包裝箱） |
110Cm |
100Kg |
100Kg |
100Kg |
120Kg |
四、產品配置單
序號 |
名稱 |
型號 |
單位 |
數量 |
備注 |
| 1 |
底座 |
ZM-7 |
臺 |
1 |
自主制作 |
| 2 |
座椅 |
C5 |
個 |
1 |
|
| 3 |
操作箱 |
XG-WJ09 |
個 |
2 |
|
| 4 |
手柄 |
WJ-a |
個 |
4 |
|
| 5 |
行走腳踏 |
WJ-b |
個 |
2 |
|
| 6 |
液壓安全鎖 |
WJ-c |
個 |
1 |
|
| 7 |
單片機 |
A型 |
個 |
2 |
自主設計 |
| 8 |
傳感器 |
HE-2 |
個 |
16 |
霍爾傳感器、 光電傳感器 |
| 9 |
PC主機 |
BYX-5 |
臺 |
1 |
海爾品牌 |
| 10 |
顯示器 |
Hz-272 |
臺 |
1 |
27-32寸液晶 |
| 11 |
控制面板 |
|
個 |
2 |
|
| 12 |
數據傳輸線 |
|
條 |
3 |
音頻、視頻數據線及USB數據線 |
五、配套教學資料
各項理論教學
資料明細： |
一、挖掘機操作視頻資料
1、挖掘機教材1
2、挖掘機教材2
3、挖掘機教材3
4、挖掘機教材4
5、斗山55挖掘機（安全知識、保養知識、操作控制、操作知識共計四盤）
6、斗山220挖掘機（安全知識、保養知識、操作控制、操作知識共計四盤）
7、斗山225挖掘機（安全知識、保養知識、操作控制、操作知識共計四盤）
8、三一挖掘機（操作、保養共計二盤）
9、挖掘機禁止作業內容
10、小松200-6操作與維護
11、PC2OO-7的操作與保養
12、小松山推操作與保養規程
13、第一屆挖掘機操作大賽上集
14、第一屆挖掘機操作大賽下集
15、現代挖掘機維護保養-七型
16、液壓部件講解錄像（主泵、回轉接頭、PPC閥、旋轉馬達、終傳動、主閥）
二、裝載機操作錄像資料
1、 WA-3操作與保養
2、廈工裝載機操作與保養
3、裝載機結構講座
4、裝載機-主控閥拆裝
5、臨工裝載機操作與保養
三、叉車操作錄像資料
1、中國叉車狀元賽(上)
2、中國叉車狀元賽(下)
3、叉車的基本操作
4、叉車常見故障排除
5、叉車的保養與維修
6、叉車培訓教材
7、叉車培訓資料
四、塔式起重機操作錄像
1、塔式起重機操作1
2、塔式起重機操作2
全套共計：45盤錄像教學資料
幻燈片格式理論資料目錄
1、挖掘機結構培訓教材 56張
2、作業姿勢及注意事項 39張
3、挖掘機擬人化比喻 5張
4、安全基礎講座 81張
5、避免傾翻事故 6張
6、避免火災知識 5張
7、長期停機時的注意事項 8張
8、吊裝作業方法 7張
9、廠內機動車輛安全監察 87張
10、冬季預熱注意事項 6張
11、 防凍液常識 5張
12、燃油的科學管理 5張
13、機油維護方法 11張
14、液壓油的管理方法 14張
15、建筑物安全解體講座 90張
16、安全講座-抓斗篇 46張
17、破碎錘的安全操作知識 25張
18、前端工作裝置的正確選擇 8張
19、前端工作裝置的保養 6張
20、裝載機械簡介 27張
21、裝載機液壓系統故障診斷 46張
22、康明斯發動機培訓 39張
23、維修動態演示幻燈片 27份
24、活塞桿變色的問題 5張
25、下部行走體保養方法 8張
26、空濾篇 8張
27、液濾篇 11張
28、斗齒篇 5張
29、典型液壓系統 26張
30、日立EX400挖掘機液壓系統 9張
31、叉車安全常識 13張
32、叉車的種類 8張
33、叉車安全操作 39張
34、主泵分解與安裝（全套） 285張
35、三一挖掘機電氣系統介紹 46張
36、電控發動機使用與保養 36張
37、PC-7 監控器使用手冊 3冊
38、電控柴油機故障診斷知識1
39、電控柴油機故障診斷知識2
40、電控柴油機故障診斷知識3
41、電控柴油機故障診斷知識4
42、電控發動機典型案例分析 3頁
43、電控發動機基礎教材 42頁
44、中型挖掘機結構和性能 76張
45、發動機結構原理 122張
46、破碎錘故障案例
全套共計：68套 2383張幻燈片教學資料
其他相關理論教學資料如下：
液壓挖掘機示教掛圖（資料太多不一一列舉，見諒�。� 296份
操作規程文件夾 各種設備操作規程 98個
理論考試試卷 各種工程機械設備試卷 38份
教室墻體張貼內容 （基礎操作、安全操作、保養） 97張
工程機械培訓學校運作流程實戰教程 1套 |
|
